Güdüm Kontrol Bölümü roketin uçuş yörüngesini ölçmek için GPS/BD-jeomanyetik ve tek kanallı kontrol teknolojisini benimser. Gerçek zamanlı uçuş yörüngesi teorik yörüngeden saptığında, aerodinamik hareketi değiştirmek üzere çalıştırma mekanizmasına sürekli olarak talimatlar göndererek uçuş duruşunu ayarlamakta, uçuş yörüngesini kontrol etmekte ve tahmini hedef noktasını düzeltmektedir; bu, roketin hedef bölgeye düşene kadar devam eder.

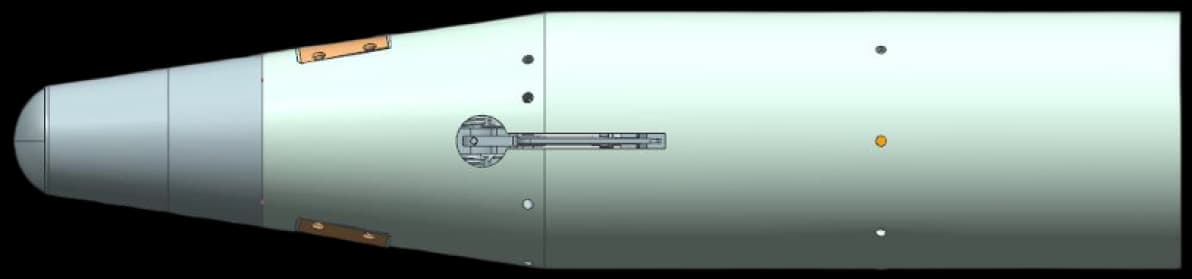

GCS, orijinal tapa arayüzü ile serbest roketlere monte edilebilir. Parametreler kablosuz iletim yoluyla ayarlanabilir. Yakınlık veya çarpma ile patlatma sağlayabilir. Güdüm düzeltme kabiliyeti kazandırarak serbest roketin vuruş hassasiyetini belirli ölçüde artırabilir.
3.6kg ±0.2kg
299.5mm ±1mm
441mm ±1mm
30m
Telemetri testi sonrası belirlenecek
Yakınlık (UB) veya çarpma (UT)
Serbest roketin menzilinden yaklaşık %5 daha az
GPS/BD
M52×2mm
5~8 saniye
122 mm ve 128 mm roket fırlatma sistemi
Maksimum menzilde 4 km
100mm ±0.1mm
-40℃ ~ +55℃
≤%95 (25℃'de)
≤3000m (deniz seviyesi)
≤8m/s
≤3mm/saat
+5℃ ~ +30℃ (uzun süreli)
≤%75 (25℃'de)
10 yıl

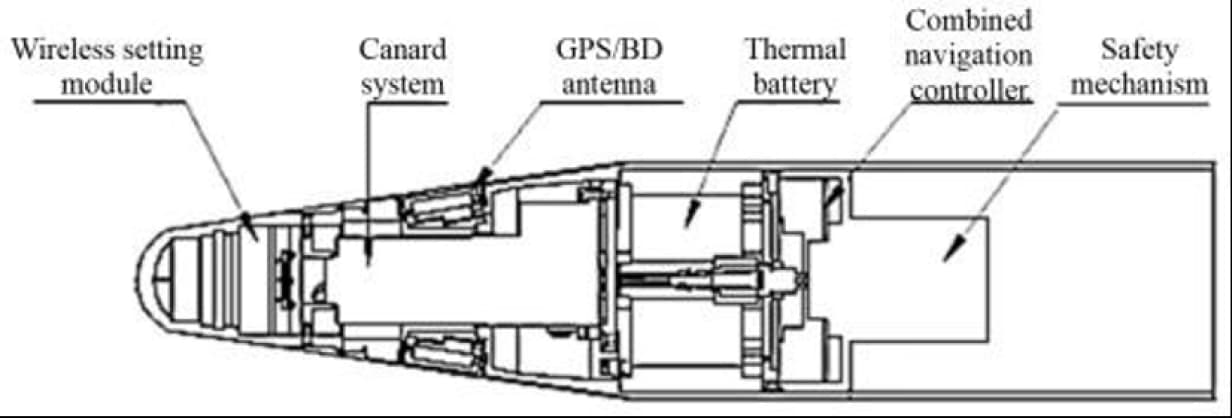

GCS esas olarak kablosuz ayar modülü, dümen sistemi, GPS/BD anteni, termal batarya, bileşik denetleyici, emniyet ve kurma mekanizmasından oluşur. Aşağıdaki şekilde bileşimi gösterilmektedir: Şekil 1. GCS

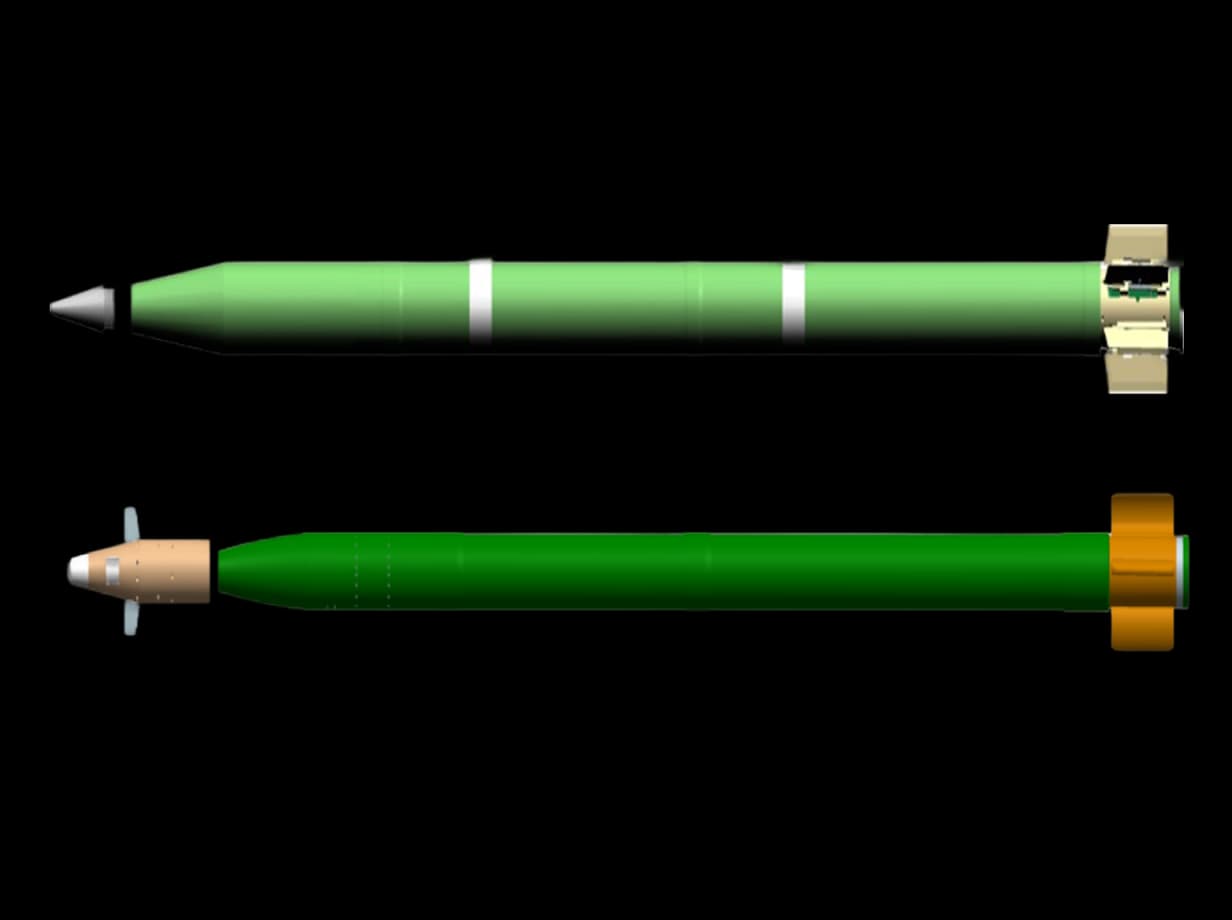

Ekipman değişikliğini en aza indirmek için, güdümsüz bir roketin yükseltilmesi sadece GCS’nin orijinal tapa arayüzüne bağlanması ile mümkündür. İlgili şema aşağıda sunulmuştur.
Roket operasyonuna eklenen temel adım GNSS bilgi çıkarımıdır*. Not: Eğer GNSS bilgi çıkarımı başarılı şekilde yapılırsa, GNSS bilgileri elde taşınabilir ayar cihazı ile GCS’ye yüklenebilir, böylece GCS’nin çalışmaya başlaması süresi kısalır. Aksi takdirde çalışmaya başlama süresi uzar ve vuruş hassasiyeti garanti edilemez. Mevcut meteorolojik koşullara göre, temel yörünge verileri, kontrol parametreleri vb. dahil olmak üzere parametre hesaplaması yapılır. Parametrelerin kablosuz olarak ayarlanması sağlanır.
